Je recherche un équipement de tableau permettant de réaliser l'intégration et la totalisation en Kg d'un signal 4-20mA représentant le débit massique d'une ligne vapeur. Cet indicateur de tableau doit être agrée pour transaction commercial.

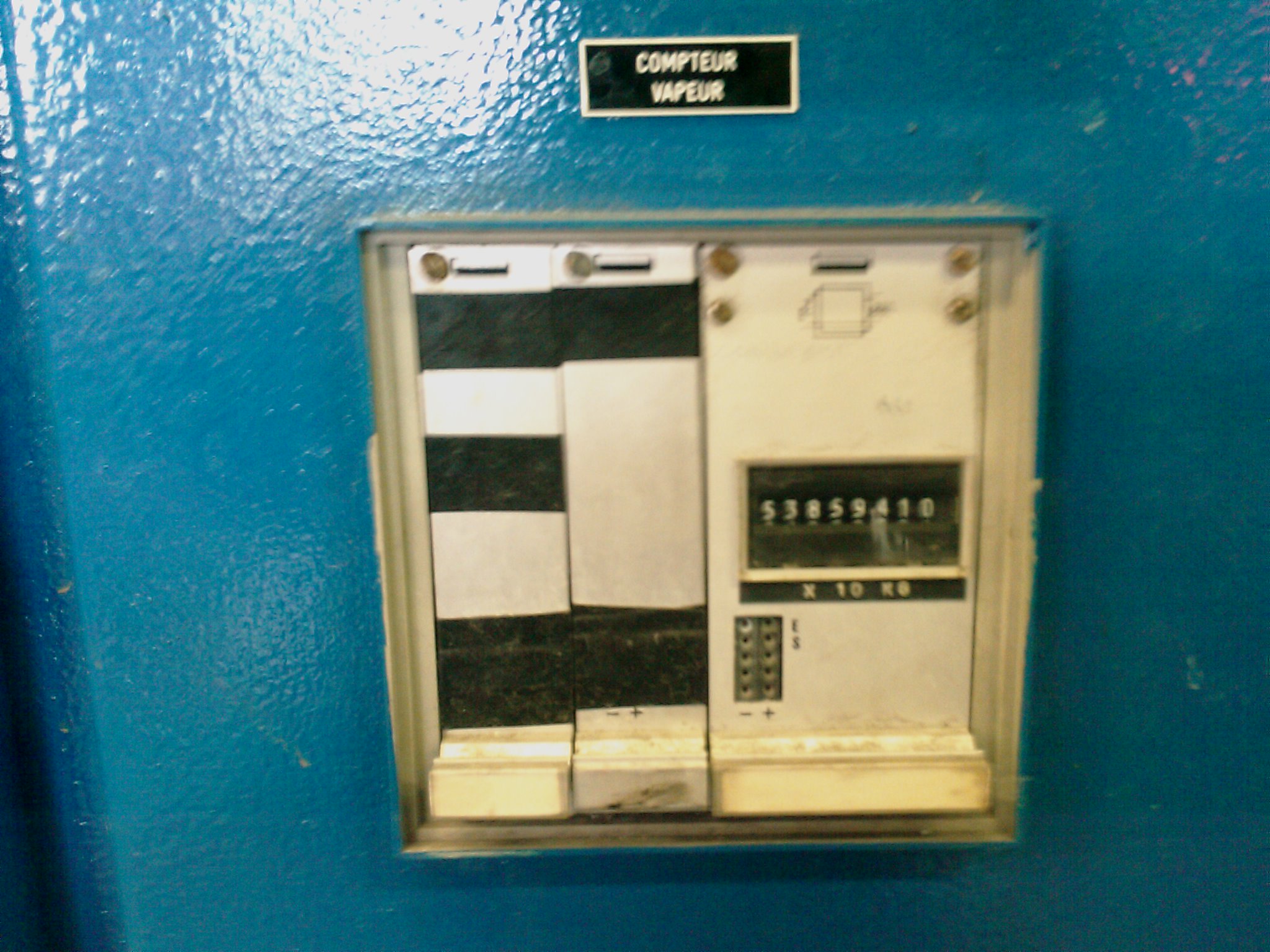

Bonjour, qu'entendez vous par afficheur agrée transaction commercial .. Quelle est la technologie utilisé pour la mesure ? En général pour une transaction commercial un système avec double sortie pulse déphasé est utilisé. L'équipement en photo semble 'fait maison' ... Avez-vous un budget conséquent, un système rééllement agrée transaction commercial est assez chère car plein de sécurité. Je crois que la société MECI propose ce type de compteur spécifique, sinon dès lors que votre contrat (avec votre client pour la facturation) précise l'équiopement utilisé ainsi que les moyens de contrôle et la classe de précision c'est OK puisque validé par la signature du contrat. C'est pourquoi en industrie il y à souvent un comptage au niveau des utilités ... et un à l'arrivée client. Bonne journée. Twinlorz

Après information auprès du client final le terme transaction commercial définit simplement la protection d'accès au paramétrage et au reset du compteur. La mesure est issue d'un calcul de masse (débit,température,pression) effectué par le régulateur de débit vapeur sur une sortie 4-20mA L'équipement doit réaliser une totalisation du débit massique.

La solution sur base de Coriolis vous permettra sans problème de résoudre cette problématique. Les transmetteurs sont dans certains cas équipés pour compter dans un sens, deux sens, totaliser partiellement ou globalement, protégés de tous côtés pour éviter une modification de l'échelle 4..20mA ou de la valeur du pas d'impulsion, avec la possibilité d'envoyer aussi des trains d'impulsions décalés pour la confirmation des valeurs envoyées... L'utilisation d'un capteur de pression différentielle multivariables sur un organe déprimogène aussi, mais moins convivial au niveau des vérouillages. Faites le point avec votre fournisseur de Coriolis (MICROMOTION, E&H, ou autres) et vous trouverez une solution conviviale à votre besoin,

Dans ce cas j'avoue que je ne partage pas l'avis de ckphx : un corioliss sur de la vapeur. Le standard est mesure par delta P (apparemment ce qui est en place) par pitot moyenné ou diaphragme, voir vortex corrigé P et T. Concernant la protection de la totalisation et l'accès au paramétrage cela est facilement réalisable en théorie sur la totalité des équipement par programmation d'un code et l'inhibition de la possibilité de faire un RAZ de la totalisation. Au pire sur les appareils ne pouvant avoir la totalisation désactiver il faut utilisé une sortie pulse avec un afficheur externe le permettant + un seuil alarme pour le contrôle du débit. Le mieux est bien évidemment d'avoir la quadrature de pulse en sortie pour l'auto-contrôle de la retransmission en phase de débit.

Les informations données ne prenent pas en compte la pression, la température de la vapeur, son type et la notion de plage de débit. En fonction de ces informations, une technologie plutôt qu'une autre sera plus ou moins bien adaptée. L'utilisation d'un appareil combinant les mesures de pression, delta P et température (capteur de pression multivariable) est judicieuse si la plage de mesure est adaptée (surtout en bas d'échelle). L'utilisation de trois capteurs indépendants et d'un calculateur est dépassée. La solution VORTEX est judicieuse sur de la vapeur mais l'erreur associée à l'adjonction de l'erreur sur la mesure de pression et celle de la mesure de température font que sa précision 'transactionnelle' sera assez relative. Dans le cadre de vapeur saturée, un vortex multivariable (incluant une compensation dynamique en température) sera très adapté, mais uniquement dans ce cas de figure. La technologie Coriolis permet une large plage de débit (0.103kg/h à env. 51t/h sur des gaz) selon les modèles, une plage de température étendue aussi (-240°C/+350°C) et de pression (du vide à 413b selon les modèles) et quantifie directement la masse écoulée à une précision des meilleures existantes: cette technologie me semble donc adaptée à l'application. Maintenant, si ce n'est que la partie visualisation qui est à changer, conserver tout l'équipement en place et acheter un simple totalisateur à roues placé dans un boitier scellé. Cordialement,

Je recherche uniquement l'indicateur pour la totalisation permettant d'afficher un comptage sur 9 à 11 digits. Celui ci devant être mis en place en tableau La partie acquisition et calcul est existante et n'est pas remplacée. (Régulateur Modumat 8000) celui-ci délivre un signal 4-20mA image du débit massique En recherchant sur le net j'ai trouvé un indicateur FLUIDWELL F011. existe t'il d'autre constructeurs de même type.

RED LION IVO ...

Dans le cadre d'une cogénération, nous avons des totalisateurs IWK qui sont scellés et agréés par EDF
