[Edit by="MODERATOR1"][/Edit] bonsoir , je vous expose mon problème. voila j'ai une cuve remplie de 80 litres d'huile qui est chauffait par un thermoplongeur de 24Kw . La pression à l'intérieur de cette cuve est de 0.0005 bars. je sais également que l'impédance entre phase sur le thermoplongeur est de 12 ohms et que l'intensité consommé est de 37 ampères environ quelle est la relation entre tous ça pour que j'atteigne une température de 272 degrés????

quel est votre but ? Porter votre huile de la température ambiante à 272°C avec le thermoplongeur que vous avez ? Dans ce cas la pression n'a aucun effet. une petite formule qui va bien qui permet de déterminer la puissance nécessaire pour porter un volume à une certaine température en un temps donné : P = (V * Mv * Cp * DT) / (860*T) P puissance en KW V volume en litre Mv masse volumique en kg/dm3, en général 0.9 pour de l'huile Cp chaleur spécifique en kcal/kg*°C, en général 0.5 pour de l'huile DT élévation de température en °C T temps en heure pour votre cas il reste à déterminer le temps pour atteindre 272°C, soit une élévation de temp de 252°c si on part de 20°C température ambiante. T = (80*0.9*0.5*252)/(860*24) = 0.44 heures Attention il faut intégrer les déperditions si votre cuve n'est pas bien isolée. ces pertes viennent en déduction de la puissance installée, et donc allongeront le temps de chauffe. Si les pertes sont trop importantes, genre cuve placée dehors à -20°C en plein vent pas isolée il est possible que vous n'atteignez jamais la température... si besoin je peux vous filer un coup de main pour estimer ces pertes. Quant à la relation entre puissance en kW et intensité et résistance, la loi d'ohm vous permet de vérifier la puissance avec R et I, P=RI², et dans votre cas ça ne colle pas.... mais si vous etes sur de la puissance ne vous embarassez pas de R et I. Autre point : attention on ne chauffe pas de l'huile comme de l'eau ! il ne faut pas que la densité de puissance du thermoplongeur soit trop importante sinon vous allez "cramer" votre huile. En règle générale, maxi 2W/cm² (et encore des fois 0.7 pour certaines huiles). On parle là de la puissance totale du thermoplongeur divisé par sa surface chauffante. Si c'set suprérieur vous allez dégrader votre huile, voir risquer un incendie si vous la chauffer trop fort (trop brutalement)... j'ai déjà vu des début d'incendie lié à ca....

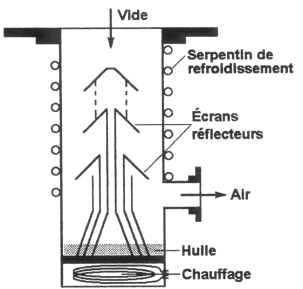

il s'agit d'une pompe à diffusion .la cuve est de forme cylindrique avec une température ambiante avoisinante les 30 degrés.

d'apres votre schéma la résistance semble etre dans un "double fond", donc pas en contact avec l'huile ?

c'est juste un schéma , en réalité le thermoplongeur est immergé dans l'huile

vu votre schema les pertes risquent d'etre délicate à évaluer correctement... Les pertes sont en partie liées à la surface extérieur, ca on peut les évaluer, par contre je vois qu'il y a un flux d'air à l'intérieur qui circule cet air va provoquer des déperditions et ca c'est plus délicat à évaluer
