J'ai un problème à résoudre en zone ATEX (zone 0 dans de l'essence) Nous avons un système similaire à un rhéostat (résistance variable avec frottement d'un grain sur une céramique). Nous voulons l'alimenter dans un zone ATEX 0. Notre système n'accepte pas de puissance supérieur à 500 mW. Est-ce qu'une étincelle provenant du frottement par le grain est suffisante pour déclancher un feu ? Quelle sont les éléments nécessaires à la détermination de la puissance maximum électrique pouvant démarrer un feu (ou explosion en ambiance vapeur) ? Merci

Seul le constructeur de ce rhéostat peut vous communiquer si les matériaux utilisés peuvent déclencher une étincelle. Dans tous les cas ces renseignements sont nécessaires pour faire agréér obligatoirement la sonde par un laboratoire notifié habilité à certifier le composant ATEX.

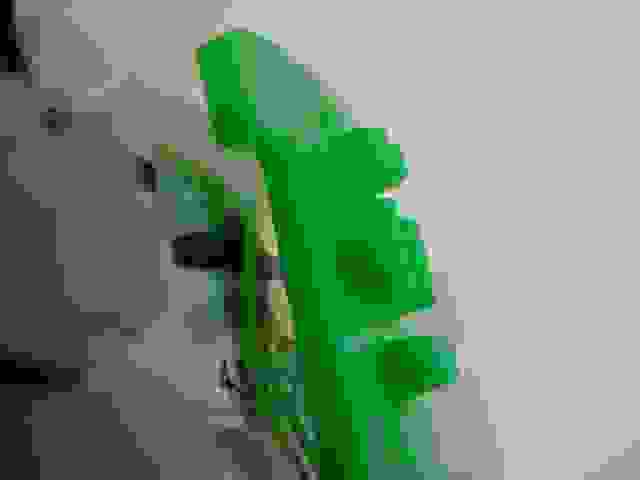

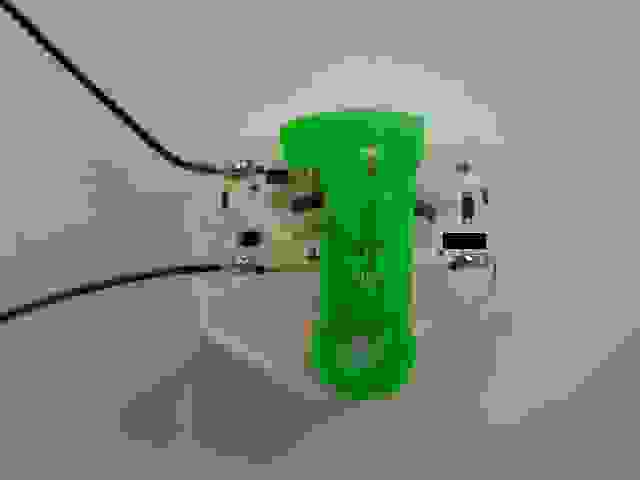

C'est nous qui fabriquons ce rhéostat. Le principe de contact est mécanique (grain sur piste résistive). Je ne cherche pas à avoir un agrément ATEX sur notre produit, je cherche simplement à avoir des informations sur la puissance maximum admissible pour créer une étincelle suffisante au déclanchement d'un feu. Cela me permettra de valider ou non un moyende contrôler les pistes dans une zone ATEX. Pour information, nous alimentons habituellement ces pistes à 10 ou 25 mA (intensité fixe pour récupérer un signal tension) et les résistances varient de 15 à 350 ohms (pour 99% des références).

Beaufort, Je vais vous laisser effectuer quelques démarches de recherche sur le site suivant: http://www.industrie.gouv.fr/sdsi/daec/atexregl.htm. Mais pour clarifier encore plus la siuation, vous pouvez lire le Guide européen d’application de la directive n° 94/9/CE du 23 mars 1994 sur http://www.industrie.gouv.fr/sdsi/daec/textes/guide-fr.pdf Bonne recherche

http://www.industrie.gouv.fr/sdsi/daec/textes/guide-fr.pdf

Merci pour ces dernières précisions. En fait, je pense que notre rhéostat doit rentrer dans la catégorie des appareils en sécurité intrinsèque (ie) càd respecter la norme EN50020. Cependant, je n'ai pas la norme et les limites de puissance électrique suffisante pour provoquer une étincelle explosive dans la zone ATEX. Est-ce qu'une personne peut me renseigner sur ce point ? Merci par avance

Bonjour, Effectivement la norme SI donne des caractéristiques U et I pour un circuit résistif à ne pas dépasser. Je vous joins cette courbe et qques autres renseignements. A bientôt, Patrick

Merci, c'est exactement ce que je cherchais. Romuald
