Dans le cadre de notre projet de réinstrumentation du secteur de mouvement de produits pétroliers, Nous souhaitons équiper nos vannes manuelles de détecteurs de positions fiables qu'il ne serait pas possible de dérégler sans créer de discordance dans notre SNCC. On nous a affirmé que seuls des détecteurs à électromécanique ou des détecteurs de proximité étaient utilisables en prévoyants des travaux de protection (tôles de protections autour de l'arcade de la vanne) lors de l'installation. Pouvez vous nous proposer des solutions moins simplistes et surtout aux normes ATEX . Merci.

J’ai travaillé sur un projet d'implantation d'un système de contrôle commande (DCS) sur une station de pompage pétrole ou il y a des vanne manuelle équipé de deux contact sec libre de potentiel nomé OCLS (un pou fermeture et l'autre pour ouverture) sur une tige. Cette dernière se déplace en fonction de l'ouverture ou la fermeture de la vanne

Bonjour, pouvez vous me faire parvenir une photo des installations en question. Sont elles aux normes ATEX? Comment garantit on leur fiabilité?

Bonjour, je suis actuellement en déplacement, le temps ou j'ai l'occasion d'aller a cette station qui est encor sous garantie je vous envoyez des photo sur cette OCLS

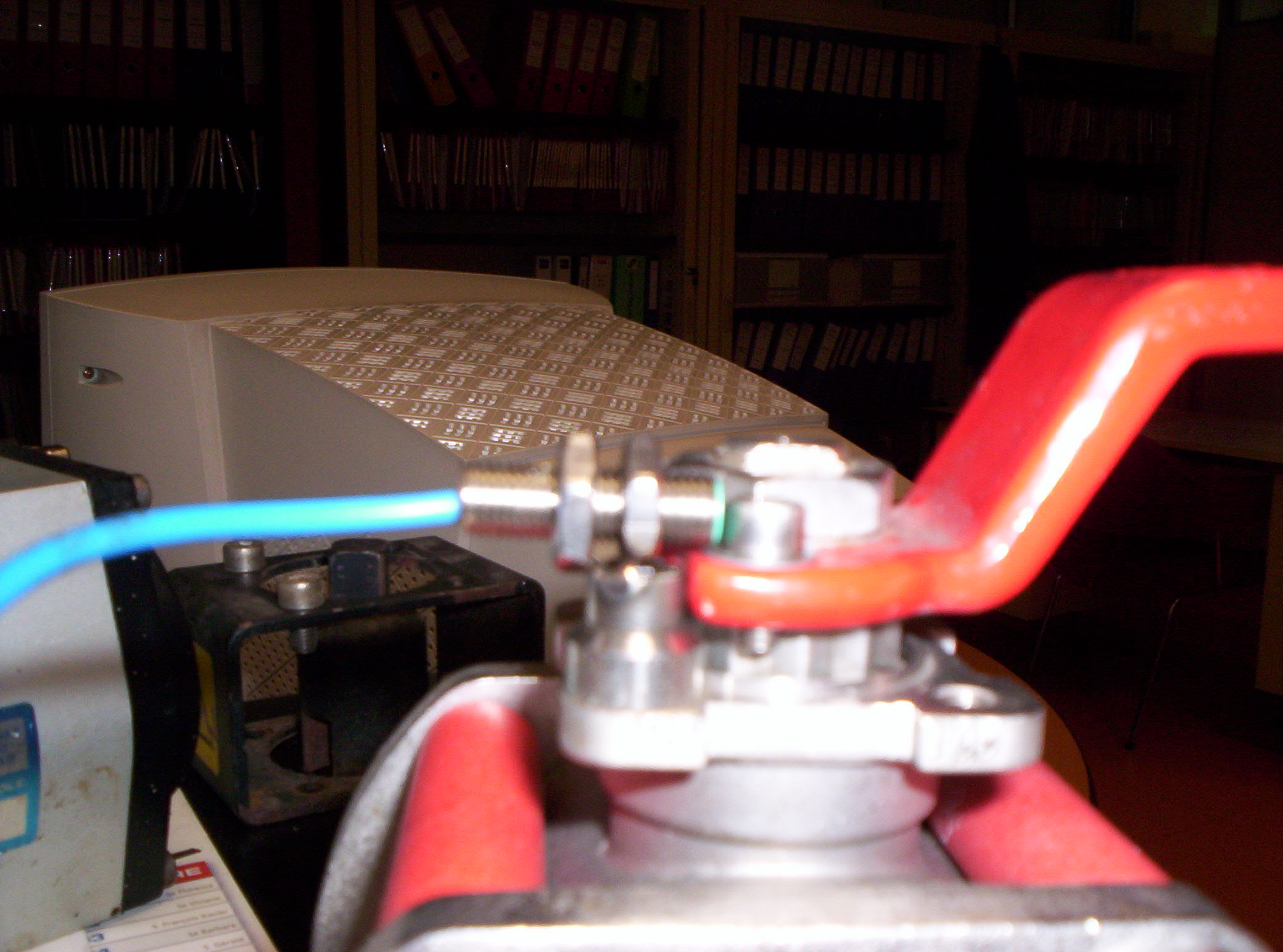

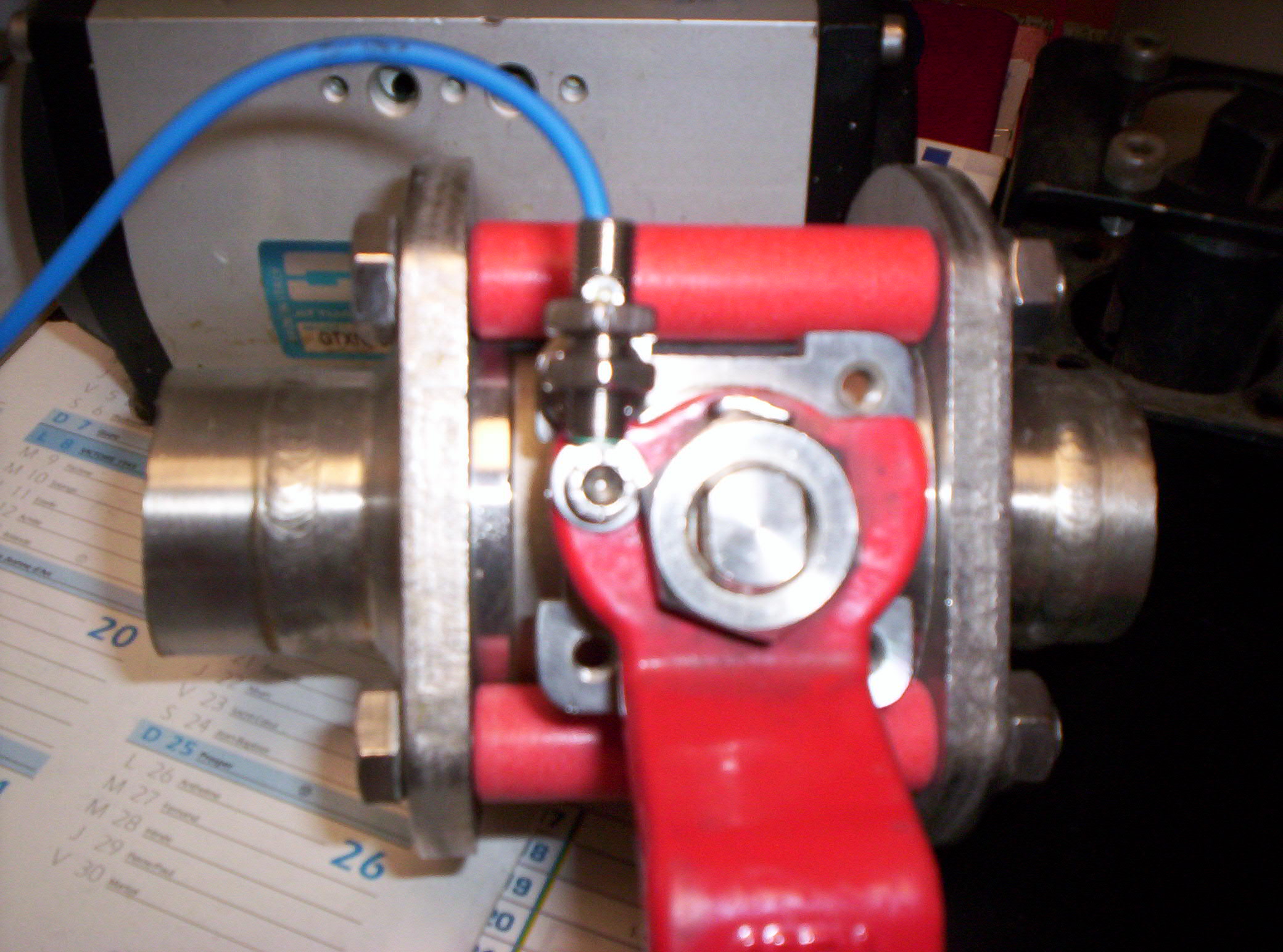

[Edit by="MODERATOR1"][/Edit] Bonjour Voici une solution très économique: le capteur inductif Pepperl & F (II 2G EEx ia II C T6) + une soudure. Ci joint photos

Bonjour, Cela dépend beaucoup du type de vanne manuelle : - quart de tour : si la vanne dispose d'une embase pour montage d'actionneur, il suffit de monter un bloc de détection avec deux capteurs inductifs (qui peuvent être Atex sur demande), - multi-tours : la solution risque d'être plus compliquée car la course est différente sur chaque vanne et la précision des détecteurs va être moins bonne. A suivre ...

[Edit by="MODERATOR1"][/Edit] Salut, Je viens de voir que vous voulez équiper des vannes manuelles de fdc ouverture et fermeture je suppose. Le détection inductive est un choix de chacun mais je voulais préciser à travers ce forum qu'il existe des fdc plus sophistiqués que ceux que nous connaissons. En fait, il existe un boîtier fin de course qui fonctionne très bien et qui ne risque pas de se dérégler, plus de soudure etc..... En fait, il suffit d'enlever la poignée de la vanne qui est le plus souvent clipsée sur un embout carré, monter un boîtier fin de course sur cet axe carré qui lui même possède une sorte de manchon carré pour remonter la poignée. Les deux détections d'état de la vanne se font par contact TOR. Pepperl et fuchs par exemple fait ce type de produit @+

Il existe des boitier ISO a mettre sur les actionneurs des vannes, presque toutes les vannes recentes sont ISO, le problème d'adaptation ne se pose pas. Ce boitier peut etre Atex à la demande avec des FdC par detection de proximité qui seront atex bien sur. Peper,schneider ou IFM en font cdlt

Dans une application identique j' utilise des détecteurs inductif IFM http://www.ifm-electronic.com/ifmfr/web/pmain1!1_10.html Tous les kits d' adaptations sont dispo Cordialement GIDS
